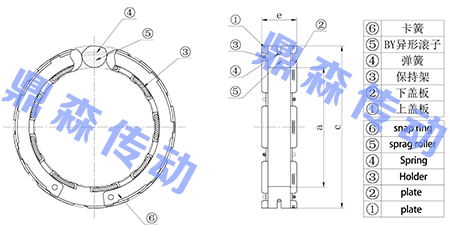

FDC系列单向内芯产品结构图

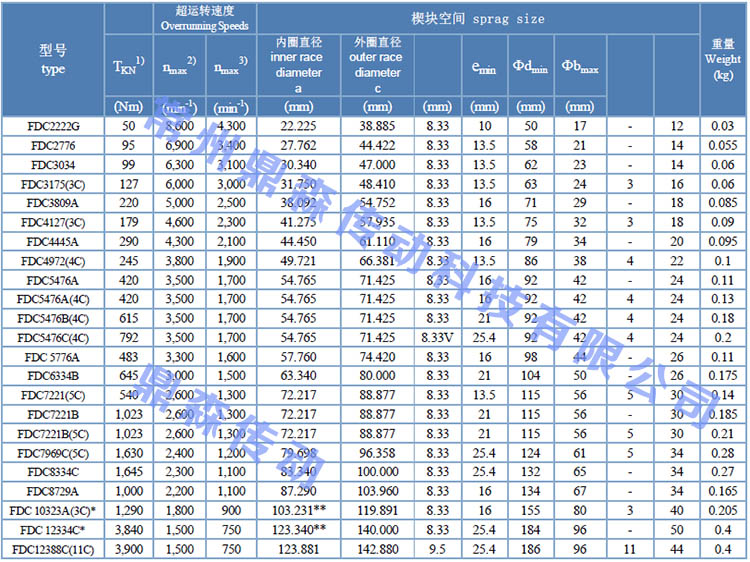

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心FDC系列单向内芯离合器产品技术参数表

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心1.本公司FDC型号为楔块保持器单向离合器，但不含内圈和外圈。结构形式如图所示，其扭矩大，噪音小，安装方便。

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心2.此型号必须配合客户之自行设计的内圈及外圈，轴承支撑轴向及径向的负载，润滑油脂及油封。

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心3.楔块接触面之空间公差必须在范围内，外圈与内圈之接触面的宽度不可小于尺寸"e",接触面不可有任何沟槽以确保功能正常。

4.原厂可提供标准式的内圈与外圈。

5.若自行制造经硬化处理过的钢制轴心及工件机壁直接套入，请参考以下之表面硬度规格。

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心6.研磨加工处理过的接触面硬度为HRC60~62°硬化深度必须大于0.6mm。

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心7.接触面之内部硬度为HRC35~45°,接触面之表面光滑度须小于22CLA，接触面可接受的外斜度在25mm与0.007之间。
