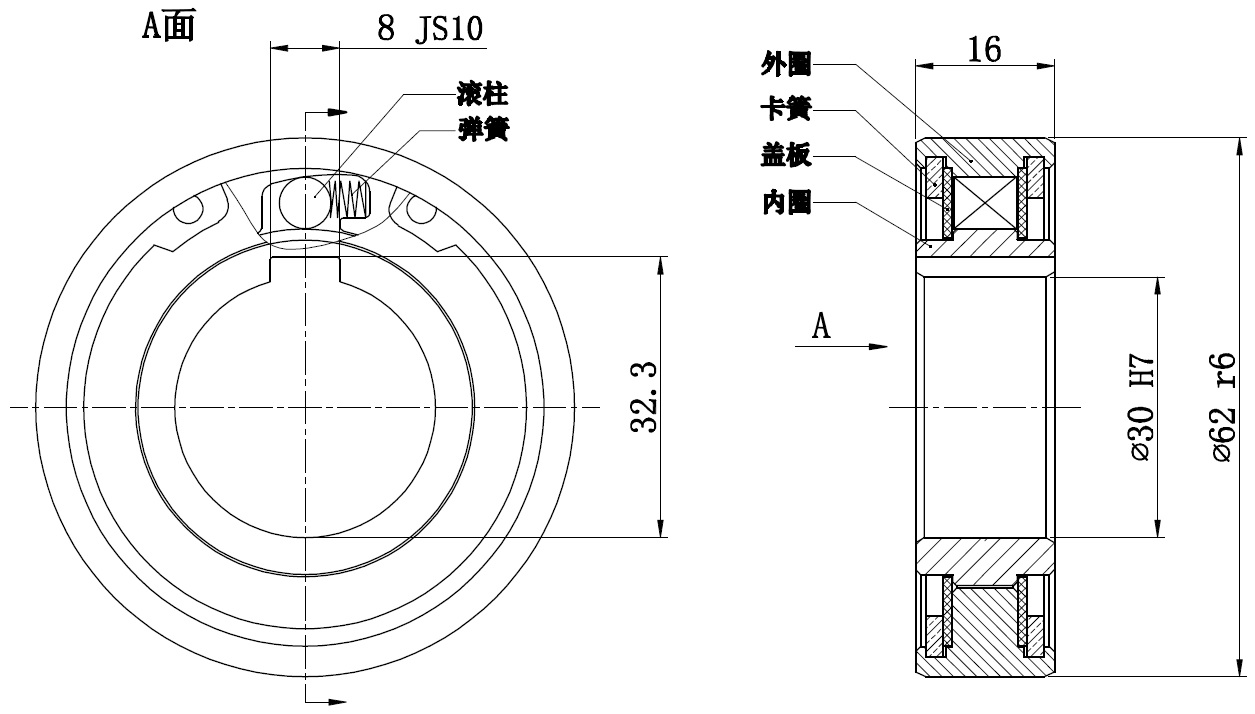

NSS-AS(WAS)单向离合器结构简图

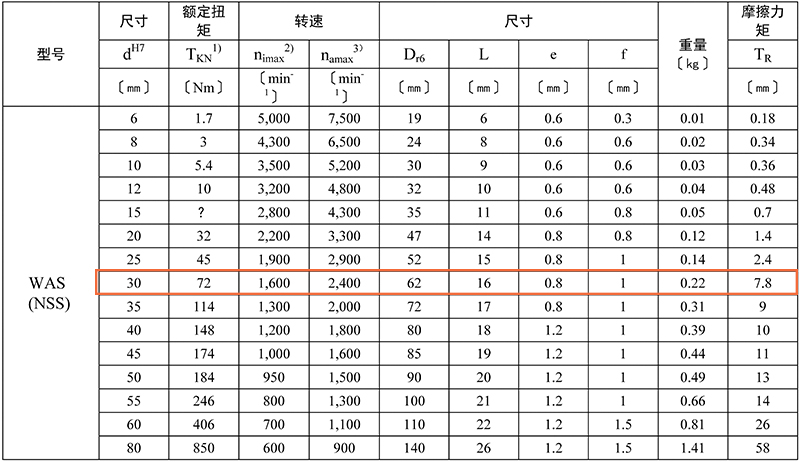

NSS-AS(WAS)30单向离合器技术参数表

技术要求

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心1.离合器脱开转动顺畅，无阻塞；

2.A面向上时，固定外圈，内圈顺时针旋转脱开；

产品特性说明

1.WAS系列是有轴承支撑的楔块式单向离合器。其结构与本公司WOK相似，与原先AS滚柱单向离合器相比，灵活性更好，噪音更小。

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心2.安装时需要有轴承来承受径向和轴向载荷，并且要有润滑及密封。

3.外部名义尺寸与62系列球轴承相同。

4.这种轴承的典型就是采用一个具有相同定位公差的62系列轴承一起安装，如下页图所示。

5.离合器的内圈是用键固定在轴上（孔径6㎜时除外）。

6.离合器外圈有N6等级的正公差，可以压入公差为H6的座孔，内圈与轴可使用K6公差。

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心7.外圈座必须有足够的强度，避免装配后变形。

8.内外圈的设计允许轴向有±S∕2的偏差。

安装要求(Mounting)

标准安装方式为WAS系列与轴承并排，相 同的位置，相同的公差要求。内圈与轴使用键槽方式联结。外圈两侧的端面键用于 固定外环与机壁以传递扭矩。

使用维护保养说明(Using  notice)

使用润滑油脂2#锂基脂30%+  70%机油充分搅拌均匀，油脂要求温度范围-40℃～+150℃。正常使用情况

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心下每个月加一次润滑脂。

备注

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心1）Tmax=2.5×TKN

天美｀星空丶果冻丶62-天美mv乌鸦星空果冻-天美mv麻花mv星空mv-天美果冻麻花大全视频-天美糖心果冻星空在线-天美果冻乌鸦星空糖心2）内圈极限运转速度。

3）外圈极限运转速度。
